YK振動篩概述
YK系列振動篩的運動軌跡為圓,是為采石場篩分料石設計的,也可以供選煤、選礦、建材、電力化工等部門作產品分級用。該篩機激振力強、振動噪音小、易于維修、堅固耐用等特點。
選用須知
1、篩機分為單層、雙層和三層,篩網結構有編織網、沖孔篩板、聚氨酯篩板等,用戶可根據需要選擇,訂貨時應注明。
2、YK系列振動篩的電動機可安裝在左側或右側,訂貨時須具體說明,如無說明,則按安裝圖供貨。
3、基礎螺栓由用戶自備。

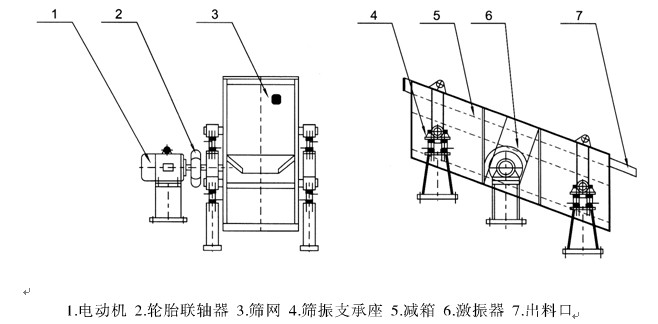

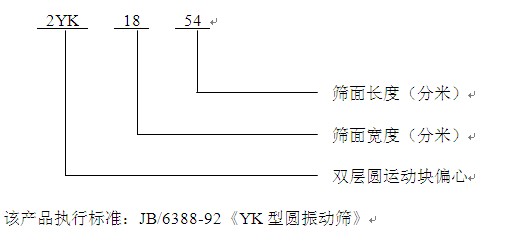

型號說明及結構圖
技術參數
型 號 | 篩面層數 | 篩網 | 篩孔 | Zui大進料尺寸 | 處理能力 | 振動頻率 | 雙振幅 | 電機 | 外形尺寸 | 重量機) | 篩 | 篩面規格 |
面積 | 尺寸 | (mm) | (m3/h) | (r/min) | (mm) | 功率 | (長×寬×高) | kg | 面 | (mm) | ||
(m2) | (mm) | (kw) | 角 | |||||||||
度 | ||||||||||||
YK1020 | 1 | 2 | 3月30日 | 100 | 5-38 | 960 | 8 | 5.5 | 2160*1770*1675 | 1400 | 20° | 980*2050 |
2YK1020 | 2 | 2 | 3月30日 | 100 | 5-38 | 960 | 8 | 5.5 | 2160*1170*1920 | 1950 | 20° | 980*2050 |
YK1230 | 1 | 3.2 | 3-50 | 200 | 7.5-78 | 960 | 8 | 5.5 | 3073*2030*1611 | 1750 | 20° | 1200*3000 |
2YK1230 | 2 | 3.2 | 3-50 | 200 | 7.5-78 | 960 | 8 | 5.5 | 3122*2050*2247 | 2375 | 20° | 1200*3000 |
3YK1230 | 3 | 3.6 | 5-50 | 200 | 15-86.3 | 970 | 8 | 7.5 | 3200*2145*2300 | 2700 | 20° | 1200*3050 |
YK1535 | 1 | 4.7 | 5-50 | 200 | 20-125 | 970 | 8 | 11 | 4684*3971*2404 | 3270 | 20° | 1500*3500 |
3YK1535 | 3 | 5.25 | 5-50 | 400 | 21-125 | 970 | 8 | 15 | 4719*3106*3273 | 5710 | 20° | 1500*3500 |
YK1545 | 1 | 6.75 | 5-50 | 400 | 27.25-161 | 970 | 8 | 11 | 4600*2911*2076 | 3900 | 20° | 1500*4500 |
2YK1545 | 2 | 6.75 | 5-50 | 400 | 22-150 | 970 | 8 | 15 | 4650*2820*3500 | 4370 | 20° | 1500*4500 |
3YK1545 | 3 | 6.75 | 5-50 | 400 | 22-150 | 970 | 8 | 15 | 4710*3035*3232 | 5800 | 20° | 1500*4500 |
3YK1548 | 3 | 7.2 | 5-50 | 400 | 22.5-162 | 970 | 8 | 15 | 5210*3035*3800 | 5800 | 20° | 1500*4800 |
2YK1848 | 2 | 8.64 | 5-100 | 400 | 56-330 | 970 | 8 | 15 | 4802*3035*3232 | 6189 | 20° | 1830*4880 |
3YK1848 | 3 | 8.64 | 5-400 | 400 | 56-330 | 970 | 8 | 18.5 | 5027*350*4150 | 6600 | 20° | 1880*4800 |
2YK1854 | 2 | 9.72 | 5-100 | 400 | 63-420 | 970 | 8 | 18.5 | 6000*3350*3500 | 8050 | 20° | 1800*5400 |
3YK1854 | 3 | 9.72 | 5-100 | 400 | 63-380 | 970 | 8 | 22 | 6200*3350*4100 | 8640 | 20° | 1800*5400 |
YK2154 | 1 | 11.34 | 5-100 | 400 | 73-580 | 970 | 8 | 18.5 | 5400*3350*3450 | 8200 | 20° | 2100*5400 |
2YK2154 | 2 | 11.34 | 5-100 | 400 | 73-580 | 970 | 8 | 22 | 5600*3650*3600 | 9710 | 20° | 2100*5400 |
3YK2154 | 3 | 11.64 | 5-100 | 400 | 56-520 | 970 | 8 | 22 | 5890*3650*4100 | 11000 | 20° | 2100*5400 |
YK2160 | 1 | 12.6 | 5-100 | 400 | 90-680 | 970 | 8 | 18.5 | 6375*3821*3500 | 8500 | 20° | 2100*6000 |
2YK2160 | 2 | 12.6 | 5-100 | 400 | 90-640 | 970 | 8 | 22 | 6500*3950*3550 | 9800 | 20° | 2100*6000 |
3YK2160 | 3 | 12.6 | 5-100 | 400 | 80-600 | 970 | 8 | 30 | 6720*4150*4198 | 11500 | 20° | 2100*6000 |
2YK2454 | 1 | 12.9 | 6-150 | 400 | 83-760 | 980 | 8 | 30 | 5775*4550*3530 | 11500 | 20° | 2400*5400 |
2YK2454 | 2 | 12.9 | 6-150 | 400 | 83-760 | 980 | 8 | 30 | 5900*4550*3580 | 13000 | 20° | 2400*5400 |
YK2460 | 3 | 14.4 | 6-150 | 400 | 110-800 | 980 | 8 | 30 | 6375*4550*3730 | 11580 | 20° | 2400*6000 |
2YK2460 | 1 | 14.4 | 6-150 | 400 | 110-800 | 980 | 8 | 30 | 6500*4550*3780 | 13400 | 20° | 2400*6000 |
3YK2460 | 2 | 14.4 | 6-150 | 400 | 110-800 | 980 | 8 | 37 | 6720*4615*4198 | 15590 | 20° | 2400*6000 |
